Leichtes Fallgewichtsgerät ZFG D plus

Dynamischer Plattendruckversuch mit dem ZORN ZFG D plus

Die leichten Fallgewichtsgeräte dienen der Bestimmung des dynamischen Verformungsmoduls E_vd mittels dynamischen Plattendruckversuch. Dieser liefert Rückschlüsse auf die Tragfähigkeit und Verdichtungsqualität von Böden.

Vorteile dynamischer Plattendruckversuch im Überlick:

• Prüfen in beengten Örtlichkeiten (z.B. Leitungsgräben, Brückenhinterführungen)
• Kein Belastungsfahrzeug nötig
• sehr kurze Prüfdauer von nur zwei Minuten
• Einfache Handhabung und Auswertung

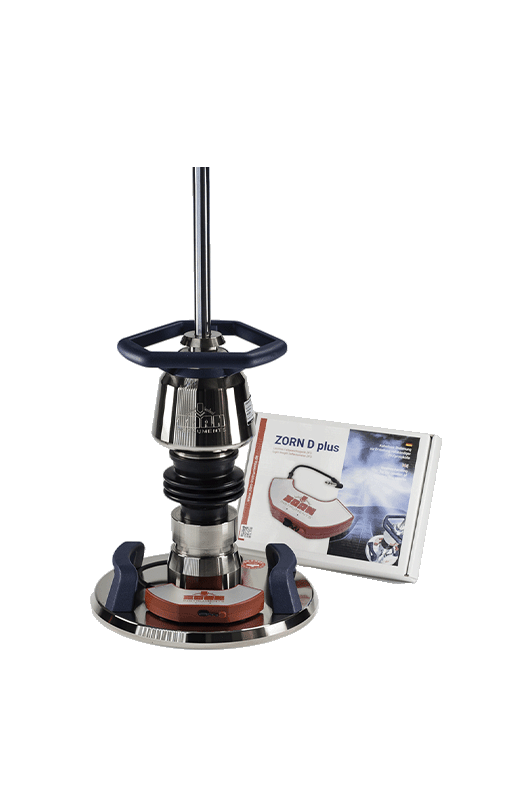

Grundausstattung leichtes Fallgewichtsgerät ZFG D plus

• ZFG D plus (10-300) Leichtes Fallgewichtsgerät nach TP BF-StB Teil B 8.3 ; kalibriert nach TP BF-StB Teil B 8.4
• Kabellose Verbindung mit Ihrem Android oder iOS Smartphone / Tablet über Bluetooth Low Energy (ab Android 5.1 und iOS 11.0)
• Durchführung der Messung und Erstellung vollständiger Prüfprotokolle mit der kostenlosen ZORN D plus App (deutsch / englisch)
• Software (ZORN FG-WebApp) zusätzlich zum Auswerten, Vergleichen und Protokolle erstellen (online / offline nutzbar)
• Sprachausgabe sowie Plausibilitätsprüfung der Messergebnisse (deaktivierbar)
• GPS-/ GNSS abrufbar – zur Positionsbestimmung und Speicherung
• Belastungsvorrichtung mit 10 kg Fallgewicht; 7,07 kN Stoßbelastung; Messbereich Evd 15-70 MN/m²
• 300 mm Lastplatte mit MEMS Beschleunigungssensor; max. Bodenpressung: 0,1 MN/m²
• Maximale Messtiefe doppelter Lastplattendurchmesser (600mm)
• Erweiterbar mit 15 kg Belastungsvorrichtung für 1,5-fache Stoßbelastung (Messbereich Evd 70-105 MN/m²)
• Ergonomischer, dreieckiger Fanggriff mit rutschhemmender Pulverbeschichtung
• Belastungsvorrichtung und Lastplatte oberflächenveredelt

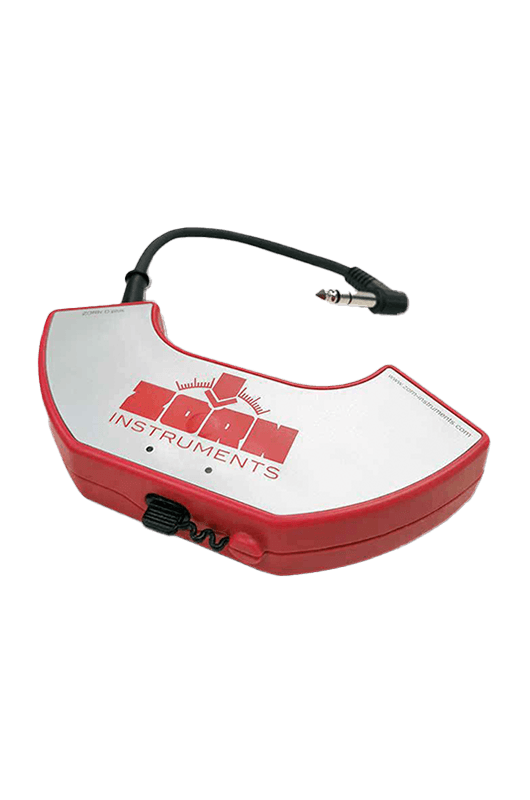

• Elektronisches Setzungsmessgerät ZORN D plus, inklusive Ladenetzteil
• Automatische Berechnung der Setzung (s), des (s/v) Wertes und des Verformungsmoduls (Evd)
• Anzeige der Setzungskurven
• Sensor-Selbsttestfunktion (2G) und integrierte Kalibriererinnerung
• Vorbelastungsstöße zuschaltbar
• Kalibrierprotokoll und Kurzanleitung (ausführliche Bedienungsanleitung online verfügbar unter ZORN Downloads)
• Smartphone / Tablet nicht im Lieferumfang enthalten, gegen Aufpreis konfiguriert erhältlich – unsere Empfehlung: Samsung Galaxy Tab Active5 (8 Zoll Display, 6 GB RAM, 128 GB interner Speicher)

Zubehör für das ZFG D plus

• ACC5 Transportkoffer aus robustem Kunststoff
• Anbausatz Räder für ACC5 Transportkoffer
• Magnetstandfuß für Belastungsvorrichtung
• Transportwagen für ZFG 3.1 und 3000
• 15 kg Belastungsvorrichtung (E_vd 70-105 MN/m²)
