Sondierraupe PR530

Gut informiert – die Sondierraupe PR530

Die PR530 ist die kompakteste Sondierraupe made by GD. Sie ermöglicht Rammkernbohrungen bis 100 mm Durchmesser und Rammsondierungen in DPM- und DPH-Konfiguration (optional auch DPL oder DPSH-A). Für Rammkernbohrungen kann die Rammenergie auf Wunsch mittels zusätzlichem 13,5 kg-Gewichtsring auf insgesamt 311 Joule erhöht werden. Die Maschine ist serienmäßig mit Ziehautomatik ausgestattet. Als hydraulische Hubeinheiten stehen wahlweise offene oder geschlossene Varianten zur Verfügung. Das geländegängige Raupenfahrwerk verfügt über je zwei Vorwärts- und Rückwärtsgänge und ermöglicht komfortable 3,7 km/h Fahrgeschwindigkeit. An Engstellen oder schwierigen Geländepassagen wird präzises Manövrieren durch die zuschaltbare Untersetzung leicht gemacht. Zwei fest montierte, seitliche Transportkästen für Sondierstangen und Rammkernrohre sowie ein geräumiges Ablagebord auf Fahrpulthöhe bieten viel Platz für den Transport der Ausrüstung. Auch eine Transportablage für Rammkernrohre mit Probenlänge 1500 oder 2000 mm ist integriert. Am Bohrpunkt angekommmen lässt sich der einteilige Mast in weniger als 30 Sekunden mittels Bedienhebel vollhydraulisch aufstellen und einrichten. Rammkernrohr oder Sondierstange unterstellen und Rammbär einschalten, los geht´s…

Die PR530 ist gemäß Outdoor-Richtlinie 2000/14/EU (Geräuschemissions-Richtlinie) vom TÜV Süd geprüft und zertifiziert. Weitere Informationen finden Sie HIER.

Fakten

Made for mobility! Die PR 530 lässt sich dank ihres geringen Gewichts und der kleinen Abmaßen einfach und ohne Zusatzführerschein transportieren. Egal ob auf Pickup-Ladefläche, 750 kg-Anhänger oder im kleinen 2,8t-Lieferwagen.

Für die Verladung auf eine Pickup-Ladefläche werden faltbare Auffahrrampen mitgeführt.

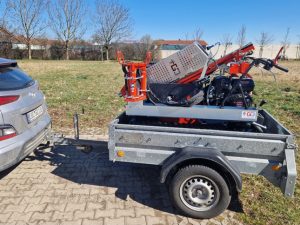

Anhänger bis max. 750 kg zulässiges Gesamtgewicht dürfen mit den Standard-Führerschein der Klasse B geführt werden

Ein kleiner Lieferwagen (Ford Transit, VW-Transporter, Fiat Scudo o.ä.) befördert die PR530 und zusätzlich Ausrüstung von mehreren hundert Kilogramm.

Pneumatischer Rammbär und Druckluft Kompressor

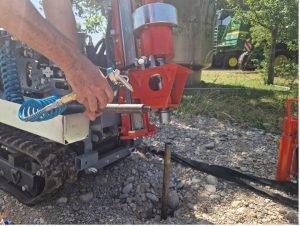

Auf optimale Wartungsfreundlichkeit ist das pneumatische Rammbär-System ausgelegt. Verschleißteile lassen sich minuten-schnell tauschen, sogar im Geländeeinsatz. Ein wartungsfreier Kompressor versorgt die Anlage mit Druckluft. Zusätzlich ermög-licht dieses Druckluftsystem den Einsatz hilfreicher Werkzeuge.

Vielfältiges Zubehör

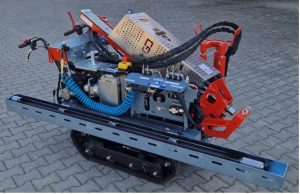

Die optionalen Kisten werden beidseitig in die fest montierten Stangenkästen der PR 530 eingehängt.

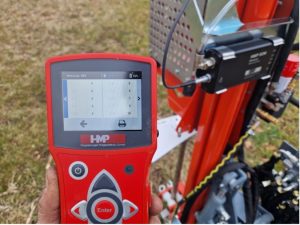

Elektronische Rammsondier-Datenerfassung

Wie alle Sondierraupen aus der Fertigung von GD ist auch die PR530 optional mit elektronischer Rammsondier-Datenerfassung erhältlich – inklusive Auswerte-Software. Auch zur Nachrüstung!

Technische Daten PR530

• Benzinmotor 270 ccm, EURO V Stage
• Gummiketten-Fahrwerk, 2 Vorwärts-/Rückwärtsgänge, Höchstgeschwindigkeit ca. 3,7 km/h
• Hydraulik 18 Liter/min bis 170 bar
• Druckluft 280 Liter/min bis 5 bar
• Rammbär 30/50 kg, Fallhöhe 50 cm
• Hydraulikkreis mit Schnellkupplungen für Hubeinheit, Ziehautomatik
• Abmessungen (L x B x H): 188 x 79 x 122 cm
• Leermasse 520 kg (ca. 550 kg inkl. hydraulischer Hubeinheit)

Ausstattungsoptionen der Sondierraupe PR530

• Hydraulische Hubeinheit HE70 mit 130 kN, hydraulische Hubeinheit HE63 offen mit 144 kN
• PE-Unterlagsdiele für Hubeinheit
• einhängbare Werkzeugkisten in verschiedenen Größen
• Druckluftmeißel, Druckluft-Schlagschrauber, Druckluftpistole
• Hebevorrichtung zum Kranen
• DPL-Rammbär
• Rammenergieerhöhung (DPSH-A Konfiguration: 63,5 kg bei 50 cm Fallhöhe)
• VAWE-Konfiguration für Rammbär (30 kg bei 20 cm Fallhöhe)
• elektronische Rammdatenerfassung SONpro

Download Datenblatt
